PVDF и FEVE называются фторуглеродными красками, в чем разница?

PVDF - это аббревиатура поливинилдифторидной смолы на английском языке, обладает отличной стойкостью к старению, химической стойкостью и другими свойствами, в качестве важной части рулонной краски, применяемой к строительным крышам и стенам с высокими требованиями к погоде. Эта краска не может быть отверждена при комнатной температуре и должна быть обжарена выше 249°C, чтобы сформировать пленку.

FEVE - это аббревиатура от сополимеризации полифторолефинов - алкилвиниловых эфиров или сополимеров фторолефинов - алкилвиниловых эфиров, краска, изготовленная из этой смолы, обладает высоким блеском, высокой прозрачностью и отличной стойкостью к погоде. Может быть скрещено при комнатной температуре, но также может адаптироваться к высокотемпературному отверждению.

В металлургической композитной декоративной промышленности упоминаются фторуглеродные краски, первая реакция каждого - это краска из фторуглеродной смолы PVDF, фторуглерод PVDF относится к фтористой смоле в качестве основного мембранного материала краски; Также известный как фторуглеродная краска, фторуглеродная краска, фторсодержащие краски, фторсодержащие краски и т. Д. Фторированные краски PVDF как наиболее широко используемая и зрелая краска в отрасли, сама по себе обладает отличной стойкостью к погоде и другими показателями, в различных красках, фторсодержащие краски из - за введения фторсодержащих элементов электрической отрицательности, высокой энергии фторуглеродных связей, с особенно превосходными характеристиками, стойкостью к погоде, теплостойкостью, низкой температурой, устойчивостью к химическим веществам, а также с уникальной вязкостью и низкой фрикционностью. После десятилетий быстрого развития фтористые краски широко используются в различных областях строительства, химической промышленности, электроэлектронной промышленности, машиностроения, аэрокосмической промышленности, бытовых принадлежностей. Станьте акриловой краской, полиуретановой краской, силиконовой краской и другими высокопроизводительными красками, самой высокой общей производительностью бренда краски. Более широкое применение фторсодержащих покрытий в основном PTFE, PVDF, FEVE и других трех основных типов. Но с 2021 года, когда литиевые батареи с PVDF - смолой спрос на выброс, цена на сырье PVDF вверх по течению 142b смола взлетела, что привело к значительному росту цен на фторуглеродные краски PVDF и серьезному дефициту поставок, резкому росту смолы PVDF, что привело к напряженному снабжению фторуглеродными красками PVDF, росту цен, и как еще один продукт семейства фторуглеродов FEVE краска FEVDF начала появляться в поле зрения всех, поэтому давайте переосмыслим FEVE краски, PVDF и FEVE FEVE краски называются фторуглеродами, что это такое? Первая « фторуглеродная краска» была создана в 1938 году и является хорошо известным тефлоновым покрытием DuPont, то есть сополимерами, такими как полифторэтилен (PTFE) и полиперфторприл (FEP). Такие материалы имеют уникальную и превосходную термостойкость (180 ° C - 260° C), низкую температуру (- 200 ° C), самосмазываемость и химическую устойчивость и так далее, и известны как « коррозионностойкий, никогда не липкий тефулон», фторуглеродные краски, как правило, делятся на трифтор и тефлор, а антикоррозионные свойства тетрафтора выше. Поскольку при использовании требуется очень высокая температура сжижения, а дисперсия пигментов плохая, они всегда использовались только в областях, которые не загрязнены кастрюлями, медицина, авиация и т. Д., Не вошли в сферу строительства.

До 1965 года, когда американская компания Pennwalt успешно разработала фторуглеродные покрытия для строительства на основе поливинилдифторида (PVDF) (товарная марка Kynar 500), фторуглеродные краски были коммерциализированы, и люди увидели перспективы применения фторуглеродных красок в строительстве, и десятки тысяч зданий по всему миру сияют под защитой фторуглеродных красок (PVDF). Поскольку этот тип краски по - прежнему является выпечкой краски, хотя температура выпечки намного ниже, чем у тетрафторэтилена, около 230 °C, поэтому он все еще не может быть использован на месте и требует заводской обработки, что также ограничивает дальнейшее продвижение фторуглеродной краски.

Только в 1982 году японская компания & quot; Сюйнит & quot; разработала сополимер фторолефин - винилового эфира (FEVE), чтобы создать при нормальных температурах фтористую смолу, которая может растворяться в ароматических углеводородах, липидах и кетоновых растворителях при нормальных температурах. Она преодолела недостатки оригинальной фторуглеродной краски, которая не может быть отверждена при нормальных температурах, и реализовала идеал нанесения фторуглеродной краски на строительной площадке, значительно расширила область применения фторуглеродной краски.

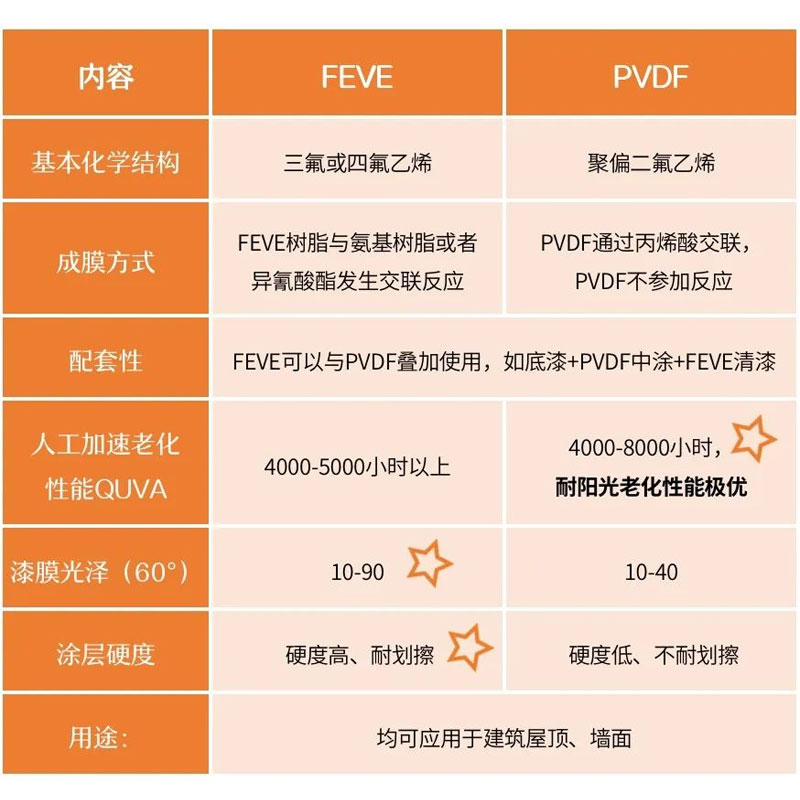

Основные характеристики фторуглеродных покрытий FEVE по сравнению с фторуглеродными покрытиями PVDF являются следующими:

1.краска FEVE имеет более низкую температуру отверждения при выпечке 216 ~ 224 °C, может сэкономить больше энергии;

2. Твердая часть краски может достигать более 70%, в процессе окраски выбросы VOC (420 г / л) ниже, более соответствуют экологическим требованиям;

3. краска FEVE имеет более высокую яркость и большую твердость, поэтому она более подходит для алюминиевых монолитных изделий, распыляемых после изгиба и формования.
